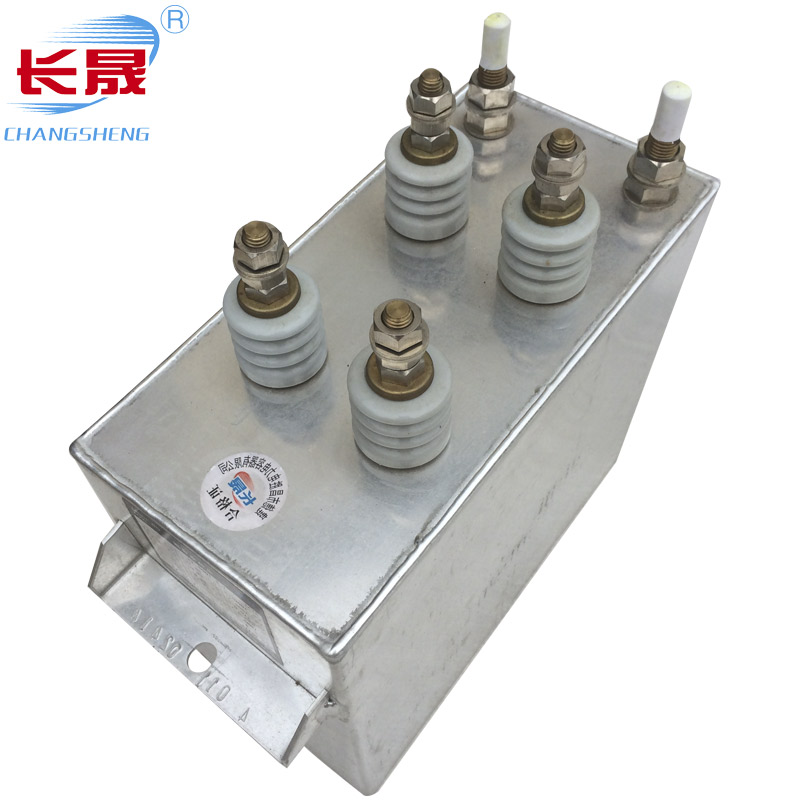

更新时间：2026-3-31 点击:26次高压串联谐振电容器是串联谐振试验系统中的关键元件，主要用于在电力系统中对高压设备进行交流耐压试验。其使用并非独立操作，而是作为整个变频串联谐振耐压试验装置的一部分协同工作。
一、基本使用原理
高压串联谐振电容器通常与电抗器串联，与被试品（如电缆、GIS等）构成串联谐振回路。当调节变频电源频率，使容抗（XC）等于感抗（XL）时，电路发生串联谐振，此时：总阻抗小（Z = R），电流大，被试品上获得高电压（谐振电压）。
二、操作步骤
1.接线准备
将变频电源、励磁变压器、电抗器、电容分压器、被试品按接线图正确连接。
可靠接地所有设备外壳及接地端。
分压器高压端接被试品，低压信号线接变频电源。
电抗器根据试验电压需求串联或并联组合。
2.参数设置
输入电源：220V或380V±10%，50Hz。
设置试验电压（如270kV）、耐压时间（通常1–60分钟）、过压保护（1.1倍试验电压）、闪络保护（0.4倍）。
频率范围一般设为30–300Hz。
3.试验操作
自动模式：点击“自动试验”，系统自动扫频找谐振点、升压、计时、降压、保存报告。
手动/半自动模式：手动调频至谐振点后，手动升压至试验值，耐压计时后降压。
4.结束与安*全
试验完成后，先降压至零，再断开电源。
拆线前确认放电完成，避免残余电荷打火。
三、关键注意事项
1.要由持证专业人员操作，且现场不少于2人。
2.严禁超量程使用，防止设备损坏或人身伤害。
3.接线前要断电，并检查绝缘手套、护目镜等防护装备。
4.电抗器配置需匹配被试品电容：短电缆或小电容试品可能需并联补偿电容以实现谐振。
5.采用“自动调谐+手动升压”模式，兼顾效率与安*全性。
以上是高压串联谐振电容器的使用方法和注意事项介绍，希望对大家有帮助。
