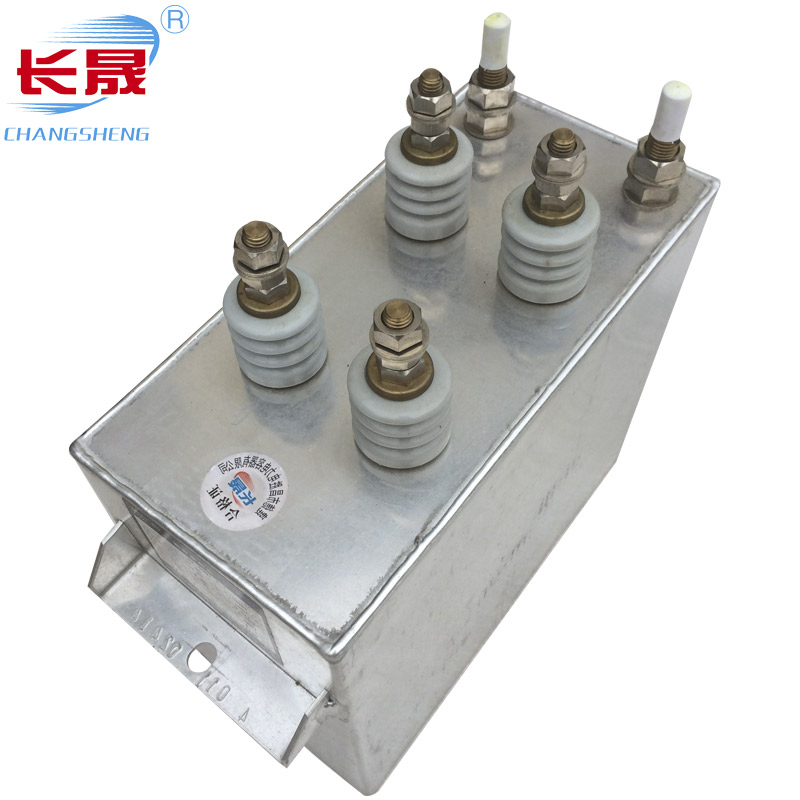

更新时间：2025-12-30 点击:42次安装高压串联谐振电容器需要格外仔细，下面小编带你了解一下。
一、安装前的准备
环境要求：选一个干燥、通风、无腐蚀性气体且湿度低的地方，避免震动和倾斜。
固定基座：要安装在牢固的基座上，做好绝缘和接地措施。
参数匹配：根据系统需求选好电容器的额定电压、容量和温度等级。
二、安装步骤
1.分层安装：可以分层装在铁架上，但别超过三层，层间不加隔板，保证散热。
2.位置与间距：
上下层净距≥0.2m，下层底部离地≥0.3m。
外壳间距≥10cm，低压电容器≥50mm。
排间留1-1.5m通道，方便检查和维修。
3.接线方式：
用软线单独连母线，避免硬母线对瓷套管造成应力。
电气回路和接地部分要接触良好，防止高频振荡电弧。
星形连接且中性点不接地时，外壳要对地绝缘。
三、安*全与保护
熔断器：3.15kV及以上电压的电容器，每个都要单独装熔断器。
电抗器：电压波动大或谐波严重时，加装串联电抗器抑制过电流和涌流。
保护装置：装设完善的过电压和过电流保护，电容器对这两者很敏感。
四、其他注意事项
电容量分配：安装前分配好电容量，相间偏差≤5%。
标牌方向：电容器的标牌要朝外，方便查看。
通风与照明：电容器室可自然采光或人工照明，不用采暖。
综上，高压串联谐振电容器的安装你是否了解了。
